| 產品型號： | GFZWTF-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6~PN25MPA |
| 適用溫度： | -30℃~600℃ |
| 主要材質： | WCB、HT200、304、316等 |
產品概述
自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。自力式溫度調節閥具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
工作原理：
自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻，其控制作用為比例調節。被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
產品特點
1、利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。
2、傳感器內液體膨脹為均勻膨脹。
3、控制作用為比例調節。
4、無源工作（無電源、氣源正常工作）。
5、閥體密封采用V型環高溫密封組件，防止了閥桿過緊抱死或漏氣的可能。
6、免費修式工作。
7、準確可靠壽命長。
8、體積小、重量輕、安裝簡易
9、調節設定簡單方便。
10、適用范圍廣。
技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
額定流量系數Kv |
單座、套筒 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
|
雙座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
|
|
允許壓差（MPa） |
1.6 |
1.0 |
0.5 |
||||||||
|
公稱壓力（MPa） |
|
||||||||||
|
固有流量特性 |
快開 |
||||||||||
|
工作溫度℃ |
≤300 |
||||||||||
|
適合介質 |
氣體、蒸汽、低粘度液體 |
||||||||||
|
法蘭尺寸、型式 |
PN10、16、GB9113-88凸式PN40凹式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
||||||||||
|
結構長度 |
按GB12221-89標準 |
||||||||||
傳感器參數
|
傳感器型號 |
T01 |
T02 |
|
溫度設定范圍℃ |
0～70 50～120 100～170 150～220 |
|
|
溫度傳遞系數(mm/℃) |
0.8 |
|
|
時間反應常s |
120 |
|
|
超溫保護℃ |
設定溫度范圍上限值+50 |
|
|
安裝接頭 |
G1" |
|
|
毛細管長度m |
3 5 8 |
|
|
傳感器直徑 |
溫包：25護套:28 |
|
|
溫包材質 |
黃銅 |
|
主要性能指標
|
控制精度％ |
±15 |
|||||||||||
|
允許泄漏量 |
硬密封（L/H） |
單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量 |
||||||||||
|
軟密封（ml/min） |
DN(mm) |
|||||||||||
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
|||||
介質與溫度的關系
|
閥體材質 |
公稱壓力（MPa） |
介質溫度℃ |
|||||||
|
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
||
|
最大工作壓力（MPa） |
|||||||||
|
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
|
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
|
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 |
|
主要零部件材料
|
閥體 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
閥座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
閥芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波紋管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波紋管 |
1Cr18Ni9Ti |
- |
|
溫包 |
H62 |
1Cr18Ni9Ti |
|
毛細管 |
H62 |
1Cr18Ni9Ti |
|
接頭 |
35 |
1Cr18Ni9Ti |
外形尺寸
|
DN (mm) |
D (mm) |
D1 (mm) |
螺栓孔 (n-Φ) |
L (mm) |
d (mm) |
L1 (mm) |
H(mm) |
G (in) |
導管長 |
|
32 |
135 |
100 |
4-Φ18 |
180 |
25 |
430 |
380 |
11/4″ |
3 |
|
40 |
145 |
110 |
4-Φ18 |
200 |
25 |
430 |
410 |
11/4″ |
3 |
|
50 |
160 |
125 |
4-Φ18 |
230 |
25 |
430 |
450 |
11/4″ |
3 |
|
65 |
180 |
145 |
4-Φ18 |
290 |
25 |
430 |
490 |
11/4″ |
3 |
|
80 |
195 |
160 |
8-Φ18 |
310 |
25 |
430 |
530 |
11/4″ |
3 |
|
100 |
215 |
180 |
8-Φ18 |
350 |
25 |
430 |
560 |
11/4″ |
3 |
|
125 |
245 |
210 |
8-Φ18 |
395 |
25 |
550 |
600 |
11/4″ |
4 |
|
150 |
280 |
240 |
8-Φ23 |
470 |
25 |
550 |
640 |
11/4″ |
4 |
|
200 |
335 |
295 |
12-Φ23 |
600 |
25 |
550 |
690 |
11/4″ |
4 |
|
250 |
400 |
355 |
12-Φ23 |
630 |
25 |
550 |
720 |
11/4″ |
4 |
注：
1、D、D1、n-Φ為PN1.6MPa法蘭接口尺寸；
2、如用戶需要PN2.5MPa產品或口徑為DN15、DN20、DN25、DN300的產品，請向我公司查詢尺寸；
3、閥體材質：普通鑄鐵、球墨鑄鐵、鑄鋼。

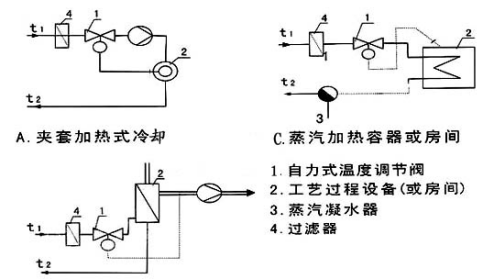

各種場合運用實例
現場安裝圖
