| 產品型號： | GFD71X-16C |
| 公稱通徑： | DN50~DN2000 |
| 公稱壓力： | PN1.6MPA |
| 適用溫度： | -30℃~120℃ |
| 主要材質： | HT200、QT235、WCB、304、316不銹鋼等 |
產品概述
GFD71X、GFD371X型對夾軟蝶閥 結構簡單，體積小、重量輕。旋轉手柄90°，即可輕松啟閉閥門，并可保持閥門停留在需要的開啟角度上。
產品特點
● 軸板無銷連接、結構輕便，運輸、安裝、維修方便
● 90°啟閉，開關迅速。操作扭矩小，省力輕巧
● 軟密封、零泄漏，使用壽命長
● 選擇不同零部件材質，可適用于多種介質
● 表面環氧樹脂涂層，防腐、美觀
執行標準
|
項目名稱 |
采用標準 |
可選標準 |
|
設計制造驗收 |
GB12238-1989 |
ISO/DIN10631-1991、API598 |
|
閥門結構長度 |
GB12221-1989 |
ISO5752-1988 |
|
閥門法蘭連接 |
GB9113-2000 |
ANSI.B16.5、ISO7005、JIS B2238、2239 |
|
閥門檢驗 |
GB/T13927-1992 |
ISO/DIN5208-1987 |
|
閥門標志 |
GB12220-1989 |
ISO05209-1987 |
主要零件材料
|
公稱壓力 |
試驗壓力MPa |
適用溫度℃ |
適用介質 |
驅動方式 |
主要零件材料 |
|||||
|
強度 |
密封 |
閥體 |
閥座 |
蝶板 |
閥桿 |
Ｏ形圈 |
||||
|
1.6 |
2.4 |
1.76 |
丁脯橡膠 |
淡水、污水、海水、弱酸堿等 |
蝸輪傳動、 |
灰鑄鐵、球墨鑄鐵、碳鋼 |
橡膠 |
HT200(鍍鉻） |
45,40Cr |
各種橡膠 |
|
1.0 |
1.5 |
1.1 |
乙丙橡膠 |
|||||||
|
0.6 |
0.9 |
0.66 |
氟橡膠 |
|||||||

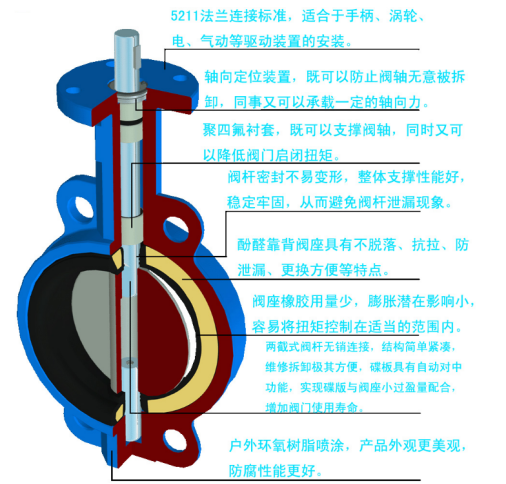

產品結構圖

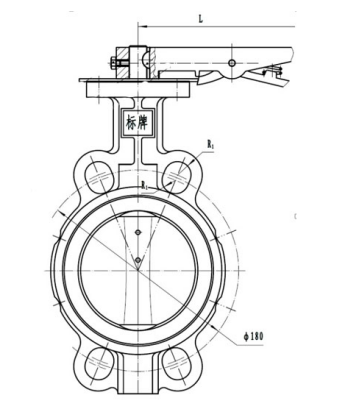

外形尺寸
|
DN |
φ |
L |
B |
R1 |
|
50 |
125 |
234 |
45 |
R11 |
|
65 |
145 |
261 |
47.6 |
R11 |
|
80 |
160 |
261 |
49 |
R11 |
|
100 |
180 |
260 |
54 |
R12 |
|
125 |
210 |
312 |
58 |
R11.5 |
|
150 |
240 |
312 |
58.6 |
R13 |
|
200 |
295 |
360 |
63.4 |
R13.5 |
