| 產品型號： | GFJY644H-16C |
| 公稱通徑： | DN15~DN500 |
| 公稱壓力： | PN1.6MPA~32MPA |
| 適用溫度： | -30℃~180℃ |
| 主要材質： | WCB、鉻鉬鋼、鉻鉬釩鋼、304、316不銹鋼等 |
產品概述
氣動角式截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。氣動角式截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
產品特點
1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2、密封面不易磨損、擦傷，密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
技術參數
|
閥體型式 |
角型鑄造閥 |
|
閥芯型式 |
柱塞式(錐面) |
|
公稱通徑 |
DN50 ～ DN250 |
|
公稱壓力 |
PN1.6～10.0MPa |
|
法蘭標準 |
JB、GB、ANSI、BS、API、ISO、DIN、JIS |
|
連接形式 |
法蘭、螺紋、焊接 |
|
密封填料 |
聚四氟乙烯、柔性石墨 |
|
工作溫度 |
≤450℃ |
主零部件材質
|
1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
閥芯 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
3 |
閥桿 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
填料 |
柔性石墨、PTFE |
|
6 |
填料壓蓋 |
2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
|
7 |
電動執行器 |
殼體(HT200、WCB) |
性能規范
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
|||||
|
1.6 |
2.5 |
4.0 |
6.4 |
150 |
300 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
3.0 |
7.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
2.2 |
5.5 |
1.5 |
2.8 |
|
低壓密封試驗 |
0.6MPa |
|||||||

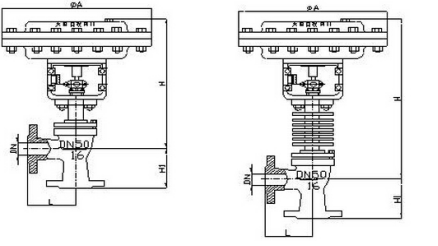

產品結構圖
外形尺寸
|
公稱通徑DN（mm） |
L（mm） |
H1（ mm） |
H（mm） |
?A |
|
|
1.6（MPa） |
常溫 |
中溫 |
|||
|
20 |
100 |
100 |
349 |
444 |
285 |
|
25 |
115 |
115 |
350 |
445 |
285 |
|
32 |
130 |
130 |
358 |
458 |
285 |
|
40 |
130 |
130 |
378 |
478 |
285 |
|
50 |
150 |
150 |
393 |
493 |
285 |
|
65 |
170 |
170 |
494 |
594 |
360 |
|
80 |
190 |
190 |
503 |
628 |
360 |
|
100 |
215 |
215 |
521 |
646 |
360 |
|
125 |
250 |
250 |
634 |
759 |
360 |
|
150 |
275 |
275 |
696 |
846 |
470 |
|
200 |
325 |
325 |
715 |
915 |
470 |
