固菲閥門（上海）有限公司

電動對夾球閥

產品型號：	GFQ971F-16C
公稱通徑：	DN15~DN500
公稱壓力：	PN1.6MPA
適用溫度：	-30℃~400℃
主要材質：	WCB、304、316、3160L不銹鋼等

產品概述

GFQ971F電動對夾式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

工作原理

GFQ971F電動對夾式球閥采用一體化結構，與電動執行機構相配，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、適合于多種場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

產品特點

1、電動薄型球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓壓力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響。
2、電動薄型球閥流體阻力小，其阻力系數與同長度的管段相等。
3、電動薄型球閥閥體較一般法蘭球閥短，適用于工廠同一管路閥門數量多的場合。

執行標準

設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
檢驗主試驗：JB/T 9092、API 598

執行器參數

GFJXD系列執行機構技術參數

閥體參數

電源

AC200/220V，50/60Hz

公稱通徑

DN10～150mm

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

0～90° 0～360°

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10-5

動作時間

15秒/30秒/60秒

執行機構

可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°～60°

可調范圍

DN10-80

DN100-150

250:1

350:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

進線接口

PE1/2〞進線線鎖

CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

技術參數

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

主要零件材質

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性介質

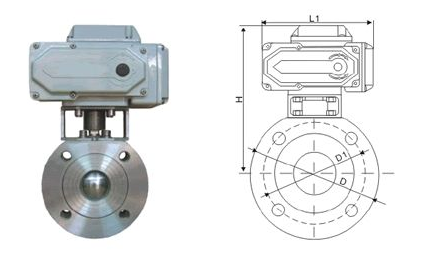

產品結構圖

外形尺寸

公稱通徑
DN(mm)

尺寸

L

D

D1

D2

Z-Md

H

W

15

35

95

65

45

4-M12

291

155.2

20

38

105

75

55

4-M12

296

155.2

25

42

115

85

65

4-M12

301

155.2

32

50

135

100

78

4-M16

311

195

40

60

145

110

85

4-M16

318

195

50

70

160

125

100

4-M16

326

234

65

95

180

145

120

4-M16

336

234

80

118

195

160

135

8-M16

363

271

100

140

215

180

155

8-M16

383

325

125

175

245

210

185

8-M16

403

414

150

210

280

240

210

8-M16

418

420
