| 產品型號： | GFQ914/5F-16C |
| 公稱通徑： | DN15~DN50 |
| 公稱壓力： | PN1.6MPA~32MPA |
| 適用溫度： | -30℃~400℃ |
| 主要材質： | WCB、A105、F304、304、316、316L不銹鋼等 |
產品概述
GFQ914/5F電動螺紋三通球閥采用內螺紋連接形式，配備適合電動執行器安裝的高平臺，密封面結構形式為軟密封，其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。GFQ914/5F電動內螺紋三通球閥由精小型電動執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為兩閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
產品特點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
執行器參數
|
執行器類別 |
GF系列執行器參數 |
GFQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
執行標準
閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥門檢驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211
主要零部件材質
|
1 |
閥體 |
不銹鋼CF8M/CF8 |
|
2 |
閥蓋 |
不銹鋼CF8M/CF8 |
|
3 |
球 |
不銹鋼CF8M/CF8 |
|
4 |
球墊 |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
不銹鋼CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
壓蓋螺母 |
不銹鋼CF8M/CF8 |
|
10 |
手柄 |
不銹鋼CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
華司 |
不銹鋼CF8 |
|
13 |
螺帽 |
不銹鋼CF8 |
|
14 |
鎖定裝置 |
不銹鋼CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲蓋 |
不銹鋼CF8M/CF8 |

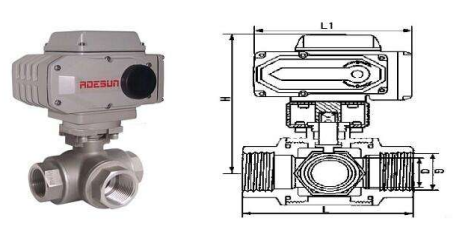

產品結構圖
外形尺寸
|
公稱通徑DN |
L |
L1 |
H |
D |
D1 |
|
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
15 |
130 |
155 |
256 |
95 |
65 |
|
20 |
150 |
155 |
260 |
105 |
75 |
|
25 |
160 |
155 |
266 |
115 |
86 |
|
32 |
180 |
155 |
270 |
136 |
100 |
|
40 |
200 |
208 |
312 |
146 |
110 |
|
50 |
230 |
208 |
325 |
160 |
125 |
|
65 |
290 |
208 |
336 |
180 |
145 |
|
80 |
310 |
256 |
365 |
195 |
160 |
|
100 |
350 |
256 |
400 |
215/230 |
180/190 |
|
125 |
400 |
256 |
420 |
245/270 |
210/220 |
|
150 |
480 |
288 |
440 |
280/300 |
240/250 |
|
200 |
600 |
288 |
470 |
335/360 |
295/310 |
