產品概述

耐磨耐腐蝕球閥存在閥座密封圈與球芯接觸面積大,開關不夠靈敏及上下閥桿材料利用率低等相關問題,設計了新型耐磨耐腐蝕球閥.通過改進設計,克服鑄造時缺陷,達到了節能、節材及環保的目的.介紹了這種球閥的技術參數、特點以及核心部件閥座密封的結構,改善了球閥的密封質量,提高了可靠性.在實際運行中得到了很好的驗證,達到預期效果,具有廣泛的推廣價值和使用價值。該球閥耐磨損、耐腐蝕、易啟動，且具有自清洗功能，適用于輸送漿體或有雜質液體的管道系統。

產品特點

1、氣動O型球體與閥座采用高性能結構增韌陶瓷制造。球閥具有高耐磨、耐沖刷、耐腐蝕。

2、陶瓷加工采用日本磨削設備制造，球體成型圓度尺寸精度極高，光潔度達w2級，利用陶瓷本身自由潤滑性，可取得很好的密封效果。

3、氣動陶瓷球閥具有金屬球閥不可比擬的絕對優勢，使用壽命是鈦金屬、蒙乃爾金屬閥門2—4倍。

4、氣動陶瓷球閥一般用于現場可以擺放氣泵的工作環境，也經常用在易燃易爆的惡劣環境中使用，本閥門采用氣源來控制陶瓷球閥的開關及調節，配上氣源三聯件可以遠程控制閥門開關或調節,此類閥門啟閉速度快，也叫快速切斷球閥。

執行標準

設計、制造按GB12237-89的規定。
結構長度按JB1686-75的規定或按GB12221-89和用戶要求。
法蘭連接尺寸和密封型式按GB9113.3～GB9113.11-88的規定。
閥門的試驗與檢驗按ZBJ16006-90的規定。

技術參數

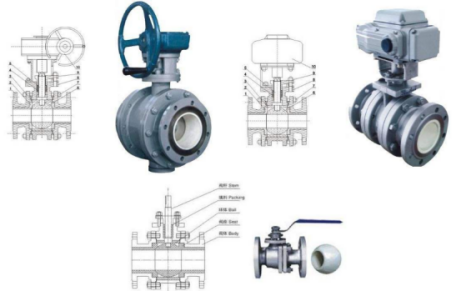

結構特點

1、閥門殼體厚度超過國家標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到國家規定標準要求。殼體三段結構設計，體型堅固，外型美觀。

　　2、閥桿材質化學元素達到國家規定標準要求，精工細磨，表面經抗蝕氮化或調質處理，保證閥桿具有良好的力學性能及抗腐蝕能力。

　　3、內置緩沖補償彈性墊圈，確保穩定良好的密封性。并且在含有雜質介中，不容易卡死造成球的破裂。

　　4、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上極高的的硬度（硬度HRA88以上，僅次于金鋼石）的特性。因此，陶瓷具有高抗壓強度，高耐磨損性，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。

　　5、 以精準的研磨技術（全襯陶瓷硬密封球閥結構簡圖臺灣引進）與先進的機械設備制造生產。閥門結構簡潔，流道順暢，介質流動阻力小。硬密封陶瓷內件，由六件科學合理的設計組成，閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度高、表面質量好、使整閥扭矩輕、阻力小、 密封性達到零泄漏。

　　6、應用領域：火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。

主要零部件材質
