| 產品型號： | GFQ681F-16RL |
| 公稱通徑： | DN15~DN100 |
| 公稱壓力： | PN1.6MPA |
| 適用溫度： | -30℃~400℃ |
| 主要材質： | 304、304L、316、316L不銹鋼等 |
產品概述
GFQ681F氣動衛生級球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理。閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
產品特點
1、孔徑大小與管道一致，不產生沉淀物。
2、流道內壁240Grit拋光，保證流道暢通無阻。
3、采用全包的PTFE密封沒有死角，易清洗。
執行標準
氣動執行器連接尺寸符合ISO5211標準
公稱通徑：15~50mm
公稱壓力：PN1.6，2.5MPa
使用溫度：-28℃~+150℃（250℃特殊密封處理）
流體范圍：水，油品，腐蝕性介質
設計標準：GB12237 ANSI B16.34
試驗和檢驗：GB/T13927-92 API598
技術參數
|
GTD/ATD氣動執行器技術參數 |
Q681F氣動衛生級球閥閥體參數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
15～102mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（ 橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE |
|
|
動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
連接方式 |
快裝式、焊接式、螺紋式 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
安全衛生，密封好、使用壽命長 |
產品結構圖

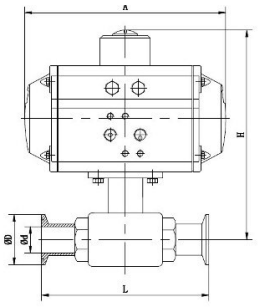

外形尺寸
|
規格 ISO |
d |
D |
L |
A |
H |
|
020 |
16 |
50．5 |
102 |
144 |
144 |
|
025 |
21 |
50．5 |
117 |
144 |
149 |
|
032 |
29 |
50．5 |
125 |
144 |
156 |
|
038 |
35 |
50．5 |
140 |
163 |
180 |
|
a51 |
47 |
64 |
180 |
214 |
206 |
|
063 |
59 |
77．5 |
200 |
214 |
212 |
|
076 |
72 |
91 |
220 |
'252 |
230 |
|
f189 |
80 |
106 |
235 |
252 |
235 |
|
0102 |
97 |
119 |
275 |
270 |
256 |
